什么是隧道超前预报？
隧道超前预报综合运用钻探、现代物探等技术手段，对隧道、隧洞、地下厂房等地下工程掌子面前方岩土体开展探测，提前掌握掌子面前方岩土体结构、岩体性质、赋存状态，以及地下水、瓦斯赋存、地应力等地质信息。
超前预报可为后续施工提供科学指导，有效规避施工及运营阶段涌水、瓦斯突出、岩爆、大变形等地质灾害，保障地下工程施工安全，确保项目建设顺利推进。
案例分享：超前探工程实例一
- 勘查单位及时间：某隧道
- 勘查内容：查明巷道前方可能存在的采空区富水性情况
- 装置布置：沿巷道掘进头，布置测线 3 条（顶板斜向上 30 度、顺层、底板斜向下 30 度方向），通过在掘进头移动发射接收线圈，形成 3 条超前探测的实测剖面。
案例分享：超前探工程实例二
- 勘查单位及时间：某电站
- 勘查内容：查明引水洞开挖过程中前方的超前预报
- 装置布置：本次瞬变电磁法勘探试验施工布置与工作量，沿引水洞开挖掌子面布置测线 3 条（向上 45 度角，水平向前，向下 45 度角三个方向），通过在掌子面移动发射接收线圈，形成 3 条超前探测的实测剖面。另外沿着公路和引水洞平行方向布置侧线 2 条（水平方向和向下 30 度角）。

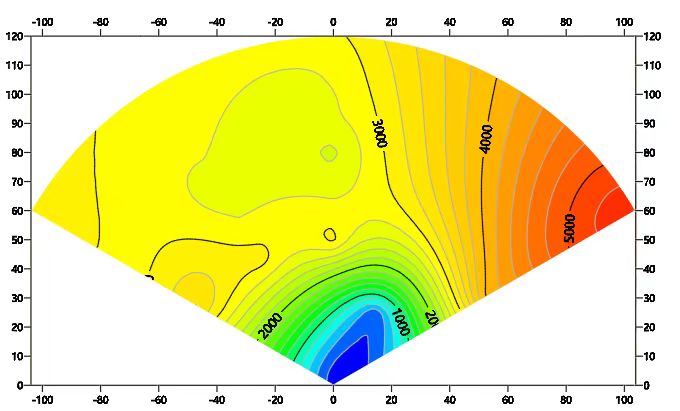

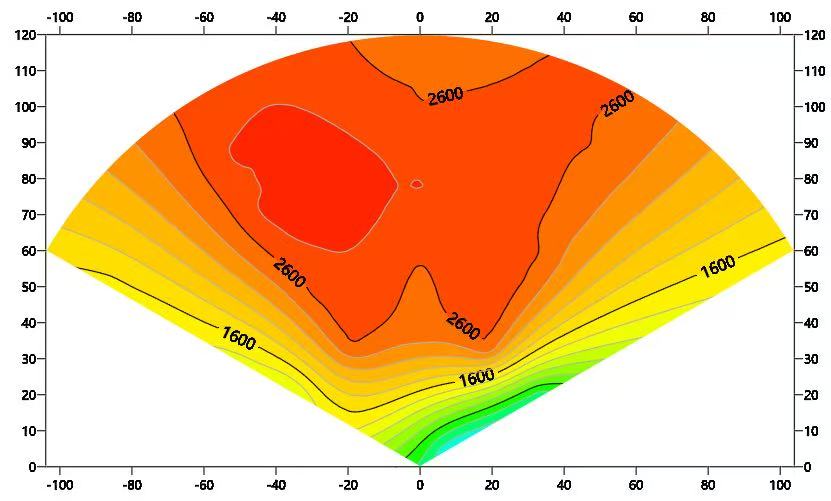

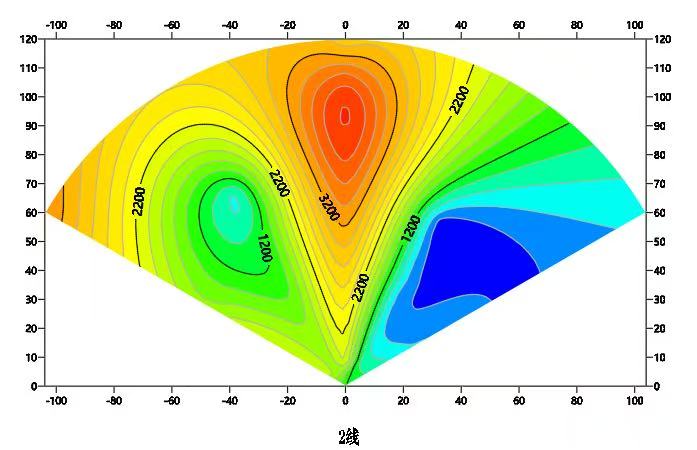

掌子面超前探测共获得实测扇形剖面 3 幅，分别为掌子面前上方 45º 仰角探测扇形剖面（顶板）、掌子面前方探测扇形剖面（顺层）。
资料解释
掌子面向前偏左 45 度角方向 80m 处有低阻体异常，且三个方向均表现低阻异常，根据现场地质资料推测，怀疑有溶洞存在。掌子面中间正前方和正前方向上 45 度角方向，距离约 30 米方向，有低阻体异常。另外掌子面向前偏右转角方向有高阻体异常，根据现场资料，向前偏右转角方向有溶洞存在，且溶洞出露，内部不含水，因此在此表现为高阻体异常反应。
设备介绍
ZYTEM-300 是专为隧道环境开发的大功率瞬变电磁超前探测设备，有效探测距离可达 150 米，国内唯一隧道内使用的小线圈、大功率瞬变电磁探测设备，发射电流达到 100A，最大程度上提高探测精度。同时，在设计上采用一体化设计，接收机、发送机、放大器三部分合为一体，便于携带和施工。采用工控机作为核心控制器，既提高了性能又降低了功耗。反射式液晶屏、功耗极低，能在阳光直射下工作。具有先进的解释软件系统：地下（井下巷道、隧洞等）工作时的全空间解释软件系统，操作友好，图件专业。
应用领域
- 隧道、巷道等全空间环境的超前探测，距离能达到 150 米。
- 主要用于隧道掌子面前方未开挖地段的地质情况探测，具体如下：
- 对照设计图提供的地质、水文资料，预报地质、水文条件变化情况及对施工的影响程度，提出设计方案。
- 预报掌子面前方及周边 150 米范围内断裂、裂隙水、溶洞及溶洞含水情况。
- 超前地质预报为设计和施工提供可靠依据；降低地质灾害发生的风险；为编制交工文件提供可靠的地质资料。
- 主要用于非煤矿山巷道地质构造及水害超前探测，具体如下：
- 金属、非金属矿山井下开采巷道掘进头前方突水水源探测、含水构造探测。
- 金属、非金属矿山井下开采巷道顶底板因采矿扰动诱发的导水破裂带探测。
- 超前探测预报为金属、非金属矿山井下开采巷道的掘进方向、防治水工作提供指导依据。
- 金属矿山井下矿脉走向探测。
- 地下洞室周边构造探测、金属管道探测。
- 地下 150m 以内的浅层含水构造以及断层探测。
