基本信息

分类：地面瞬变电磁法仪器　产品名称：ZYTEM-300 瞬变电磁仪（智能深部勘查）

应用领域

• 中深部资源探测，探测深度为地下 30 米到 600 米范围。
• 隧道超前探测距离 150 米。
• 地下多金属矿床、找水、地下电性分层、圈定地下充水溶洞及陡倾角地质构造探测。
• 煤层及煤层采空（塌陷）区、充水区。
• 地热资源、高阻覆盖地区（如碳酸盐岩、火成岩和冻土覆盖地区）的油气田的普查和勘探。
• 隧道探水及追索地质构造。

产品特点

• 作为 ZYTEM-200 型深部资源勘查型瞬变电磁仪的智能升级版，性能更加强大。
• 选用军用工控机作为处理平台配以 Windows PE 操作平台，智能、友好化操作。
• 发光二极管做背光源的 LED 显示屏，具有无噪声、高亮低功耗的特性，提高了野外采集的数据质量。
• 采用动态浮点放大的方法，达到信号一键式采集，使仪器操作简化、方便，减少人为因素带来的数据质量不稳定。
• 高强度工程塑料机箱将接收机、信号放大器、供电系统三合为一，使体积减小、重量减轻，便于携带和施工。
• 防水、防尘全金属不锈钢键盘对湿度大、多尘的环境适应性更强，键盘也更加灵敏，对仪器保护更好，使用寿命更长。
• 快捷一键精灵使野外作业变得轻松、简单。
• 独创的过流保护功能：电流通过接收机自动选择匹配，保护电路。
• 终身提供免费软件升级服务。

ZYTEM 瞬变电磁仪的主要特点

• 轻便瞬变电磁仪发射系统：采用轻便电源以实现大电流供电。与单脉冲供电的本质区别在于实现高功率正、负方波供电，并能多次叠加，不用依靠大功率发电机组或大型电池组供电。
• 采用大电流小线圈工作方式：融合大电流正、负方波供电的优点，勘探深度可达上千米，特别适合野外施工条件恶劣的地方。野外施工费用和工作效率要比传统大线圈的方法节省 60%。
• 工控机作主控机和 Windows 操作平台：供电电流、供电脉宽、采样率及叠加次数等皆由中文菜单设置；电脑的海量存贮空间为大容量密集采样提供了保证，全天测量的各种数据皆可存在电脑中。
• 低功耗、无噪声 LED 显示屏：LED 显示器实时自动显示 I（t）、△V(t)、多测道断面，现场反演自动绘出 ρτ断面、ρS 等值线及地质介面等多种剖面图形。

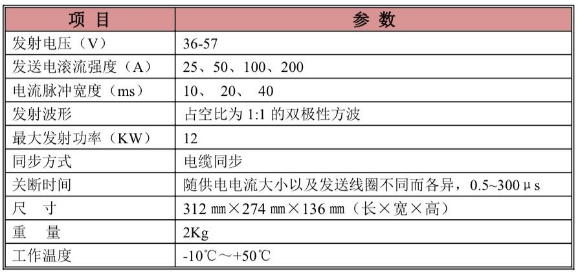

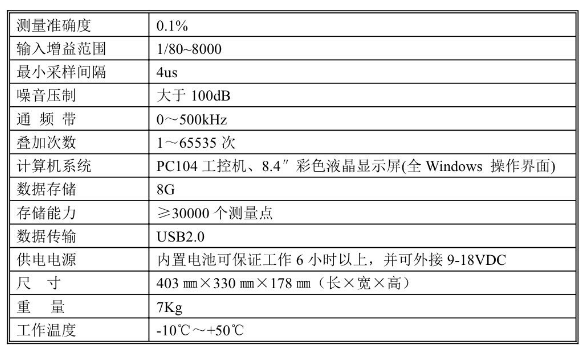

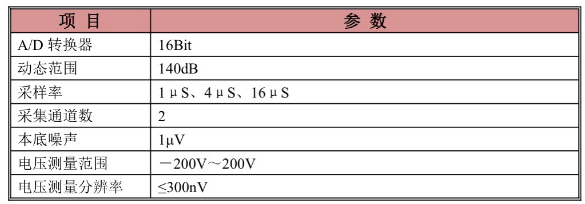

技术参数
